Bạc đạn (hay còn gọi là vòng bi) là một thiết bị truyền động cơ khí giúp giảm ma sát giữa các bộ phận chuyển động quay. Chúng có vai trò truyền lực, chịu tải trọng và giúp máy móc hoạt động trơn tru. Phụ kiện này được ứng dụng rộng rãi trong động cơ, xe máy, ô tô và các loại máy móc công nghiệp

Bạc đạn hay còn được gọi với cái tên quen thuộc vòng bi. Đây là những tên gọi chính để chỉ các loại ổ lăn, là thiết bị truyền động cơ khí dạng hình tròn cực kỳ quan trọng và phổ biến. Các loại vòng bi, bạc đạn có tầm quan trọng và sự ảnh hưởng vô cùng lớn đến hiệu quả chuyển động của máy móc, thiết bị công nghiệp.

Thông thường, các loại bạc đạn sẽ được lắp ráp tại các bộ phận có chuyển động quay trong các chi tiết máy móc nhằm mục đích hạn chế việc thất thoát năng lượng nhờ vai trò, tác dụng làm giảm lực ma sát, hạn chế những hư hỏng, sự cố gây nguy hại cho máy móc, thiết bị.

Hầu hết các loại vòng bi, bạc đạn đều có cấu tạo gồm 4 bộ phận chính. Đó là: vòng ngoài, vòng trong, con lăn và vòng cách. Ở một số loại vòng bi, bạc đạn chuyên dụng, người ta còn thiết kế thêm bộ phận phớt.

Vòng ngoài được lắp cố định với vỏ máy móc và vòng trong được lắp cố định với trục máy. Tùy vào từng loại bi khác nhau mà phía bên trong của vòng bi sẽ có rãnh hình cầu hoặc hình trụ.

Con lăn của mỗi vòng bi khác nhau sẽ có hình dáng khác nhau như: con lăn hình cầu, hình trụ, hình côn,…

Vòng cách được sử dụng để định vị viên bi tại những khoảng cách cố định ở trong rãnh vòng bi.

Vai trò, nhiệm vụ, chức năng chính

Việc ứng dụng các loại vòng bi, bạc đạn trong các thiết bị, máy móc công nghiệp nhằm mục đích:

→ Giảm ma sát. Lực ma sát gián tiếp hay trực tiếp đều gây suy giảm nguồn lực ban đầu của máy. Chính vì vậy, chức năng của vòng bi giúp hạn chế tối đa lực ma sát trượt. Đảm bảo hiệu quả chuyển động và độ bền, tuổi thọ cho thiết bị, máy móc.

→ Tăng khả năng chịu tải, chịu trọng lực. Vòng bi kích thước nhỏ có thể chống đỡ và chịu tác dụng về lực theo nhiều hướng khác nhau phụ thuộc vào đặc điểm cấu tạo chuyên dụng cho từng môi trường làm việc, từng loại máy móc khác nhau.

→ Định vị chi tiết quay. Vòng bi, bạc đạn có nhiệm vụ giúp các chi tiết máy không bị rời xa vị trí khi vận hành. Giúp nâng cao hiệu suất làm việc. Đồng thời, tiết kiệm chi phí sửa chữa đáng kể cho doanh nghiệp.

→ Truyền chuyển động trơn tru, linh hoạt, ổn định và bền bỉ.

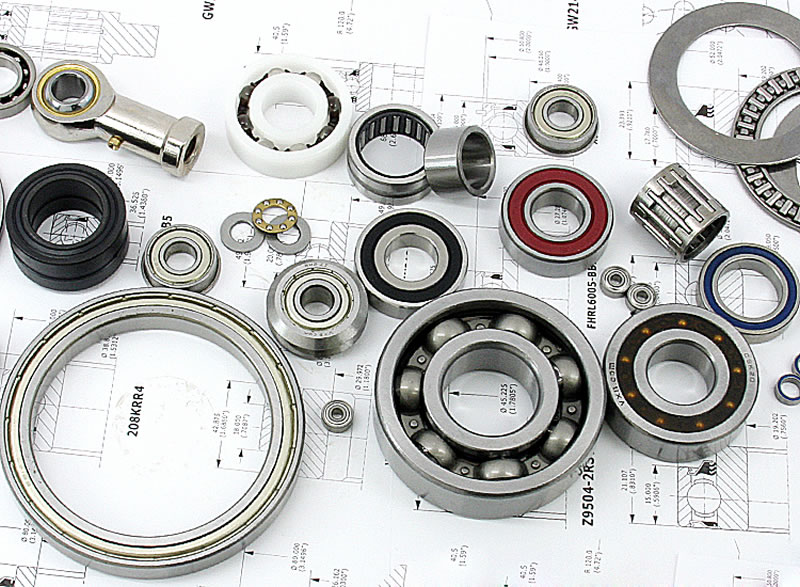

Phân loại các loại vòng bi bạc đạn phổ biến trong cơ khí, Tùy theo cấu tạo và mục đích sử dụng, vòng bi được chia thành nhiều loại khác nhau 👇

⚙️ CÁC LOẠI VÒNG BI PHỔ BIẾN:

1️⃣ Roller Bearing – Vòng bi con lăn: Dùng con lăn để chịu tải nặng, ma sát thấp, tuổi thọ cao.

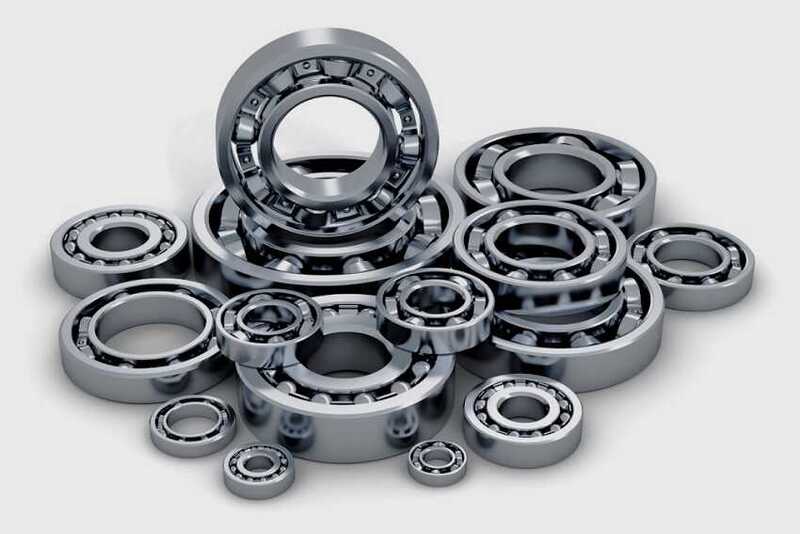

2️⃣ Ball Bearing – Vòng bi cầu: Phổ biến nhất, chịu tải hướng kính và hướng trục nhẹ.
3️⃣ Taper Bearing – Vòng bi côn: Dùng cho tải trọng kết hợp (hướng trục + hướng kính).
4️⃣ Fluid Bearing – Ổ trục thủy động: Sử dụng lớp chất lỏng để giảm ma sát, cực êm.
5️⃣ Flexure Bearing – Ổ trục đàn hồi: Không có ma sát trượt, thích hợp chuyển động chính xác nhỏ.
6️⃣ Cylinder Bearing – Vòng bi đũa trụ: Chịu tải hướng kính rất tốt, thường dùng trong máy công nghiệp nặng.
7️⃣ Needle Bearing – Vòng bi kim: Con lăn nhỏ, mảnh – phù hợp không gian hẹp, chịu tải lớn.
8️⃣ Magnet Bearing – Vòng bi từ tính: Hoạt động bằng từ trường, không tiếp xúc cơ học.
9️⃣ Linear Bearing – Ổ lăn tuyến tính: Giúp chi tiết trượt thẳng mượt mà, dùng nhiều trong máy CNC.
🔟 Plain Bearing – Ổ trượt: Cấu tạo đơn giản, giá rẻ, phù hợp tải nhẹ và tốc độ thấp.
1️⃣1️⃣ Thrust Bearing – Vòng bi chặn trục (bạc đạn chà): Chịu tải hướng trục, thường thấy trong hộp số.
1️⃣2️⃣ Bearing Block – Gối đỡ vòng bi: Giá đỡ có sẵn vòng bi bên trong, giúp lắp đặt dễ dàng và ổn định.

🧰 Mỗi loại vòng bi đều có ứng dụng và ưu điểm riêng, tùy thuộc vào tải trọng, tốc độ và không gian lắp đặt.
Hiểu đúng – chọn chuẩn – máy chạy bền và êm như mới!
